无局放耐压试验装置简介 ----Product introduction
HZWJF-10kVA/120kV无局放测试系统重要针对电压在120KV电压下高压电器设备的放电量试验，重要用于检验电工产品或绝缘资料等试品在工频高电压下的绝缘水平，如工频耐压试验、、、部门放电试验，介质损耗丈量及其它高电压试验。全套设备蕴含部门放电检测仪、、、校对脉冲产生器、、、输入单元、、、工频无晕试验变压器、、、接触式调压器、、、无局放耦合电容器、、、电源隔离滤波器、、、；；さ缱、、、工频高电压试验节制台等。
HZWJF-10kVA/120kV无局放测试系统要求在户内使用，供电电网电压220V，有优良的接地系统。
无局放耐压试验装置参数 ----Technical parameter
一、、、无部门放电试验变压器
额定容量5~1000KVA（可按需定制）
输入电压AC 220V/AC 380V
输出电压AC 0~1000KV（可按需定制）
部门放电量额定电压下≤5PC
阻抗电压10%
输出电压波形工频、、、正弦波
陆续运行功夫1小时/次
间续运行功夫陆续
二、、、节制台
额定容量5~1000KVA
输入电压AC 220V/AC 380V
输出电压0~0.43KV
三、、、电容分压器（耦合电容器）
规格10~500KV/500PF、、、1000PF
标称分压比1000：1
部门放电量＜3pC
四、、、；；さ缱
额定电压10~500KV
额定电流持久电流0.1~1A
标称电阻1~100KΩ
部门放电量＜3pC
五、、、电源滤波器
额定电压0.38KV
额定电流150A
滤波电抗器品质因数＞70
部门放电布景水平＜2pC
绝缘水平5KV/1min无异常放电景象
无局放耐压试验装置职能 ----Product features
●成套装置局放量小，能够保障系统局放量在5pC领域内（特殊要求可订制）
●外壳选取环氧树脂浇注，玻璃丝缠绕的无晕高压绝缘外筒
●成套设备阻抗低，过压过流闪络；；さ戎澳芷肴，靠得住性高
●均压罩选取专用模具加工，用铝板成型，理论光滑，重量轻，装置方便
●大容量高电压型试验装置通过选用工频智能测控系统，可使系统节制和；；ぜ安倏氐闹悄芑妥远礁
●使用光纤通讯和采样，彻底隔离高压及低压节制回路
●试验过程可实时状态自检及显示
●拥有完整的数据及报表治理职能
●可纪录并绘制高压U/T、、、I/T试验曲线

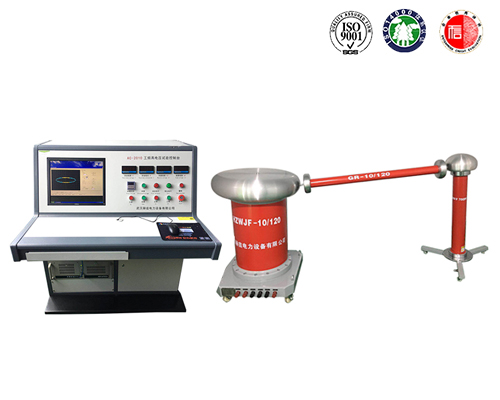

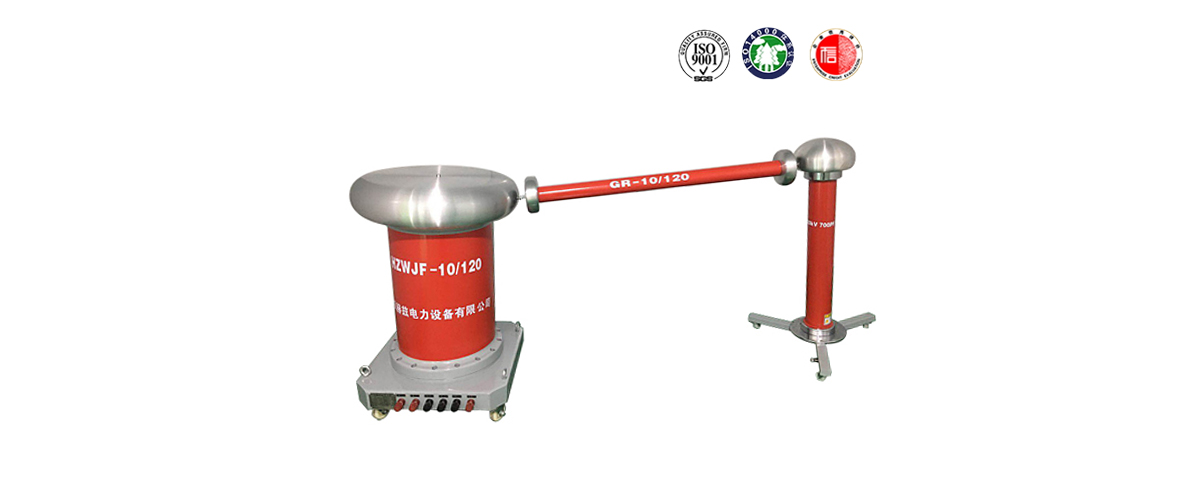

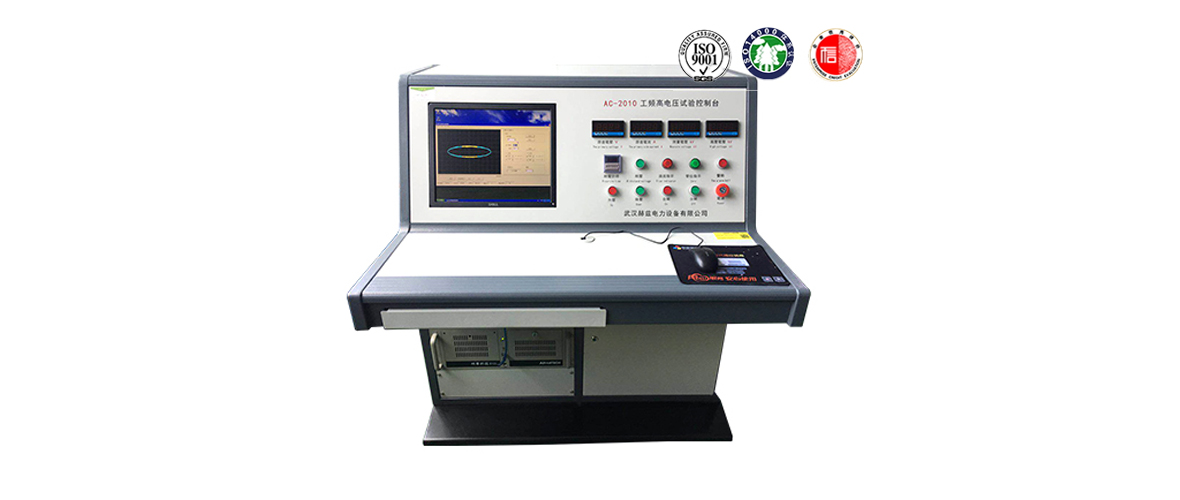

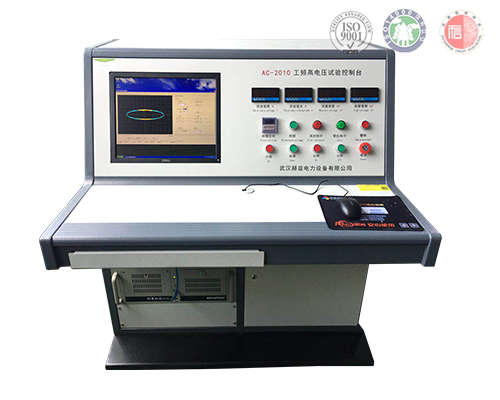

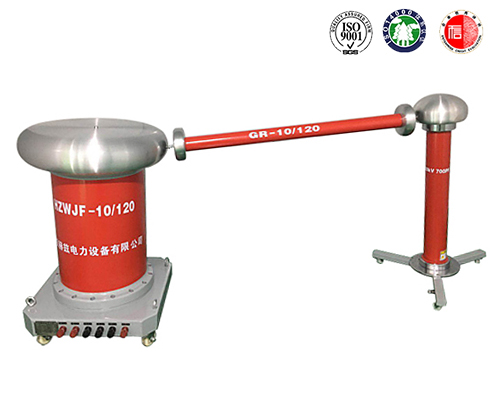

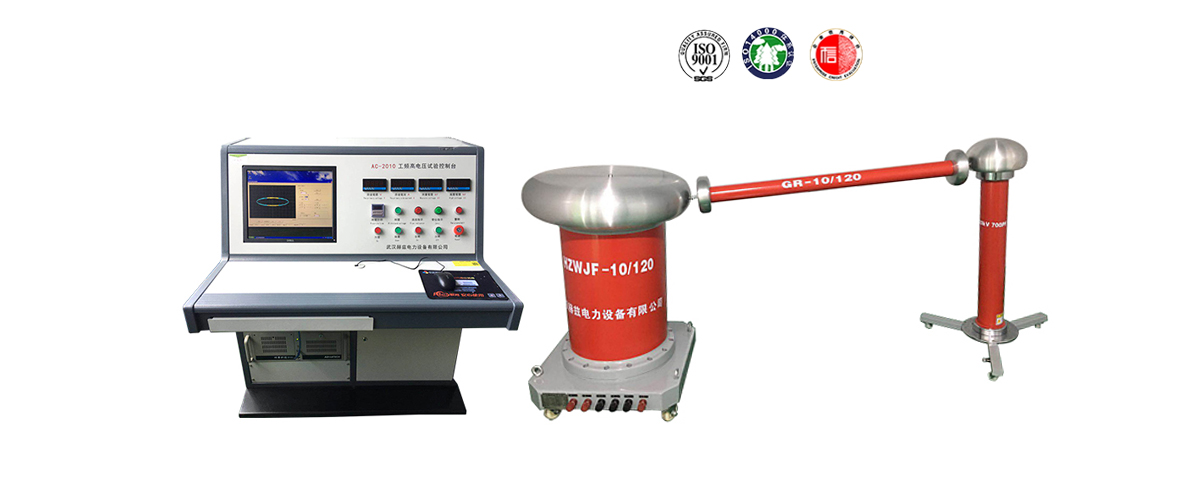

无局放耐压试验装置图片 ----Picture display
无局放耐压试验装置附件配件 --------Accessories
本产品HZWJF-10kVA/120kV无局放耐压试验装置表具体清单请以注明书或代销合同为准
注 ; LV国际官网产品外观以现实产品为准，技术参数和型号如有改观，恕不另行通知
