1.互换电流源

单相电流输出（有效值）	0--10A/相，精度：：0.1%±5mA
三相并联输出(有效值)	0--30A/三一样相位并联输出
相电流长功夫允许工作值(有效值)	5A
每相最大输出功率	100VA
三相并联电流最大输出功率	300VA
三并电流最大输出允许工作功夫	5s
频率领域	0--1000Hz，精度0.01Hz
谐波次数	2--20次
相位	0--360°，精度0.1°

2．直流电流源

直流电流输出

0--±5A/相，精度：：0.2%±5mA

3．互换电压源

单相电压输出（有效值）	0--120V/相，精度：：0.1%±5mV
线电压输出（有效值）	0--240V
相电压/线电压输出功率	40VA/60VA
频率领域	0--1000Hz，精度：：0.01Hz
谐波次数	2--20次
相位	0--360°，精度：：0.1°

4．直流电压源

单相电压输出幅值	0--±160V，精度：：0.2%±5mV
线电压输出幅值	0--±320V
相电压/线电压输出功率	40VA/60VA

5．开关量端子

开关量输入端子	8对
空接点	1--20mA，24V装置内部有源输出
电位翻转	无源接点：：低阻短接信号 有源接点：：0-250VDC
开关量输出端子	4对，空接点，遮断容量：：110V/2A，220V/1A

6．其他

功夫领域	1ms--9999s，丈量精度：：1ms
单机体积重量	体积308x153x220mm3，约8.5Kg
适配器供电	充电器24V/2A

7．互换电流工作功夫

待机工作功夫

工作功夫＞6小时

1．满足现场所有试验要求。。本仪器拥有尺度的四相电压，三相电流输出，既可对传统的各类继电器及；ぷ爸媒惺匝，也可对现代各类微机；そ懈骼嗍匝，出格是对变压器差功；ず捅缸酝蹲爸，试验越发方便和美满。。
2．满足国标GB/T7261-2016《继电；ず桶踩远爸酶匝椴街琛，满足国标DL/T624-2010《继电；の⒒褪匝樽爸眉际跚疤帷返某叨。。

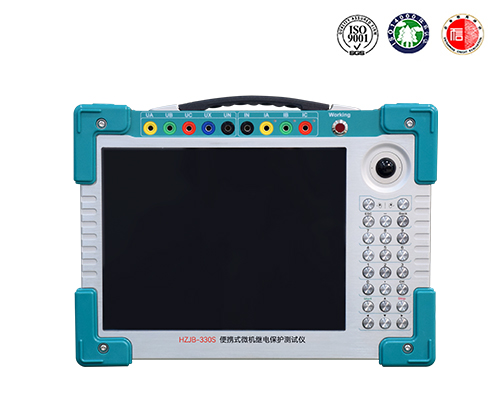

3．经典的WindowsXP操作界面，人机界面敦睦，操作轻便快捷；高机能的嵌入式工业节制推算机和10.4寸分辨率为800×600的LED真彩显示屏，能够提供丰硕直观的信息，蕴含设备当前的工作状态及各类援手信息等。。
4．本机WindowsXP系统自带复原职能，预防因犯法关机或误操作等引起的系统崩溃。。
5．设备面板建设有超薄型多职能快接按键和光电鼠标，能够象操作通常PC机一样通过键盘或鼠标实现各类操作。。
6．主控板选取DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度。。
7．功放选取高保真线性功放，既保障了小电流的精度，又保障了大电流的不变。。

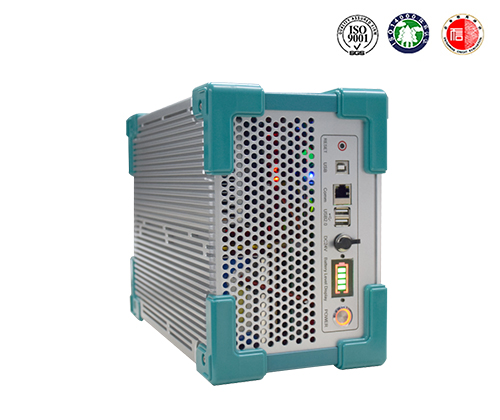

8．选取USB接口直接和PC机通讯，毋庸任何转接线，方便使用。。
9．可衔接笔记本电脑（选配）运行。。笔记本电脑与工控机使用统一套软件，毋庸重新学习操作步骤。。
10.具备GPS同步试验职能。。装置可内置GPS同步卡（选配）通过RS232口与PC机相连，实现两台测试仪异地进行同步对换试验。。
11.配有独立专用直流辅助电压源输出，输出电压别离为110V（1A），220V（0.6A）。。以提供给必要直流工作电源的继电器或；ぷ爸檬褂。。
12.拥有软件自较准职能，预防了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的不变性。。
