电能质量在线监测装置简介 ----Product introduction
梦想的电力系统向用户提供的应该是一个恒定工频的正弦波形电压，，，而随着电力电子技术的发展，，，直流输电 、、大功率单相整流技术在工业部门和用电设备上被宽泛利用，，，如大功率可控硅器件 、、开关电源 、、变频调速等，，，这些典型非线性负荷将从电网吸入或注入谐波电流，，，从而引起电网电压畸变，，，使电网波形受到传染，，，供电质量恶化，，，附加损失增长，，，传输能力降落，，，成为影响电能质量的重要成分。
在电网中，，，三相负荷不平衡 、、电力系统谐振接地等会产生负序，，，大功率整流和非线性设备等会产生谐波。负序和谐波严重影响了供电质量，，，它们首先影响了电力设备安全运行。谐波可能引起谐振，，，谐振高压加在电容器两端，，，由于高次谐波对电容器阻抗很小，，，所以电容器易过负荷而击穿；高次谐波电流流入变压器，，，铁芯损耗增长；高次谐波电流流入电动机，，，不仅铁芯损耗增长，，，并且使转子产生振动，，，严重影响加工质量；高次谐波使；ど璞肝笞魑，，，使系统损失加大；高次谐波使电力系统产生电压谐振，，，在线路上引起过电压，，，会击穿设备绝缘。负序和谐波对发电机不仅有热效应，，，产生部门发热，，，并且会使发电机组产生振动，，，并伴有噪音，，，严重威胁机组的安全不变运行。
本公司出产的HZDZ-I电能质量在线监测装置选取先进的32位DSP处置器，，，是拥有高速采样 、、推算 、、分析 、、统计 、、通讯和显示等职能相结合的电能质量监测设备。浚？墒凳奔嗖獾缤母叽63次的谐波含有率 、、谐波总畸变率 、、三相电压不平衡度 、、闪变 、、电压误差 、、电压颠簸 、、频率 、、各次谐波有功功率 、、无功功率 、、真功率因数 、、相移功率因数 、、真有效值 、、正负序等电能质量指标。
在电网中，，，三相负荷不平衡 、、电力系统谐振接地等会产生负序，，，大功率整流和非线性设备等会产生谐波。负序和谐波严重影响了供电质量，，，它们首先影响了电力设备安全运行。谐波可能引起谐振，，，谐振高压加在电容器两端，，，由于高次谐波对电容器阻抗很小，，，所以电容器易过负荷而击穿；高次谐波电流流入变压器，，，铁芯损耗增长；高次谐波电流流入电动机，，，不仅铁芯损耗增长，，，并且使转子产生振动，，，严重影响加工质量；高次谐波使；ど璞肝笞魑，，，使系统损失加大；高次谐波使电力系统产生电压谐振，，，在线路上引起过电压，，，会击穿设备绝缘。负序和谐波对发电机不仅有热效应，，，产生部门发热，，，并且会使发电机组产生振动，，，并伴有噪音，，，严重威胁机组的安全不变运行。
本公司出产的HZDZ-I电能质量在线监测装置选取先进的32位DSP处置器，，，是拥有高速采样 、、推算 、、分析 、、统计 、、通讯和显示等职能相结合的电能质量监测设备。浚？墒凳奔嗖獾缤母叽63次的谐波含有率 、、谐波总畸变率 、、三相电压不平衡度 、、闪变 、、电压误差 、、电压颠簸 、、频率 、、各次谐波有功功率 、、无功功率 、、真功率因数 、、相移功率因数 、、真有效值 、、正负序等电能质量指标。
电能质量在线监测装置参数 ----Technical parameter
1 、、工作电源
互换：220V±10% ；50Hz±0.5Hz；谐波畸变率不大于15％；
直流：220V±10%，，，纹波系数不大于5%；
2 、、电流信号输入
输入方式：电流互感器输入；
额定值In：5A；
丈量领域：AC 200mA～5A；
功率亏损：不大于0.5VA/路；
过载能力：1.2In 陆续工作；
2In 允许1s。
3 、、电压信号输入
输入方式：电压互感器输入；
额定值Un：57.7V/100V，，，220V/380V；
丈量领域：AC 0.5V～450V；
功率亏损：不大于0.5VA/路；
过载能力：1.3Un 陆续工作；
1.4 Un允许1s；
输入阻抗：大于100kΩ。
4 、、开出节点输出
工作电压：AC220V/DC30V；
输入方式：空接点或有源接点。
5 、、监测指标精度
1）电压 、、电流：0.2%；
2）功率 、、功率因数：0.5%；
3）频率误差：0.01Hz；
4）电压误差：0.2%；
5）三相电压不平衡：0.2%；
6）三相电流不平衡：0.5%；
7）谐波：切合GB/T 14549-1993 中附录D 中的A 级要求；
8）间谐波：参照/T 14549-1993 附录D 中对谐波要求的A 级；
9）闪变：5％；
10）电压颠簸：5％。
6 、、通讯接口
1）RS485 接口
接口速度：RS485——300～19200bps；
带光电隔离，，，支持ModBus@RTU规约。
互换：220V±10% ；50Hz±0.5Hz；谐波畸变率不大于15％；
直流：220V±10%，，，纹波系数不大于5%；
2 、、电流信号输入
输入方式：电流互感器输入；
额定值In：5A；
丈量领域：AC 200mA～5A；
功率亏损：不大于0.5VA/路；
过载能力：1.2In 陆续工作；
2In 允许1s。
3 、、电压信号输入
输入方式：电压互感器输入；
额定值Un：57.7V/100V，，，220V/380V；
丈量领域：AC 0.5V～450V；
功率亏损：不大于0.5VA/路；
过载能力：1.3Un 陆续工作；
1.4 Un允许1s；
输入阻抗：大于100kΩ。
4 、、开出节点输出
工作电压：AC220V/DC30V；
输入方式：空接点或有源接点。
5 、、监测指标精度
1）电压 、、电流：0.2%；
2）功率 、、功率因数：0.5%；
3）频率误差：0.01Hz；
4）电压误差：0.2%；
5）三相电压不平衡：0.2%；
6）三相电流不平衡：0.5%；
7）谐波：切合GB/T 14549-1993 中附录D 中的A 级要求；
8）间谐波：参照/T 14549-1993 附录D 中对谐波要求的A 级；
9）闪变：5％；
10）电压颠簸：5％。
6 、、通讯接口
1）RS485 接口
接口速度：RS485——300～19200bps；
带光电隔离，，，支持ModBus@RTU规约。
电能质量在线监测装置职能 ----Product features
1 、、装置职能特点
电能质量在线监测装置，，，是我公司在钻研总结国内外电能质量监测装置特点和实际经验基础上，，，严格依照国度颁布的有关技术尺度，，，自主设计开发的新一代嵌入式电能质量在线监测产品。
2 、、装置特点
2.1 装置硬件平台拥有如下重要特点：
1）选取TI 公司32 位DSP为主题，，，拥有壮大的数据处置能力和逻辑 、、节制能力，，，主题硬件处于国内先进水平；
2）选取国际先进的嵌入式实时操作系统作为软件平台，，，全数软件选取高级说话编程，，，保障了系统的高靠得住性和高移植性；
3）数据采集通道选取单通道单A/D 设计，，，通道独享一个16 位并行A/D，，，齐全同步采样，，，精度更高 、、速度更快；
4）大容量的存储空间，，，满足电能质量监测装置对数据存储的要求，，，实时数据掉电不迷失；
5）选取锁相环技术，，，预防了在电力系统频率变动时对监测指标的影响，，，预防了频率”泄漏”；
6）选取了四层印刷电路板（PCB）和SMT 工艺 、、继电；ぷ爸贸Ｓ玫”背插式”结构；
2.2 装置职能
装置除拥有通例的电能质量稳态指标的监测外，，，还对电能质量的暂态扰动，，，重要是电压的骤升 、、骤降进行监测和纪录，，，拥有较强的实用性。装置重要拥有以下职能：
1）根基丈量量
电网频率；电压 、、电流有效值；总的有功 、、无功功率 、、功率因数；
2）根基监测指标
a) 三相基波电压 、、电流有效值，，，基波功率 、、功率因数 、、相位等；
b) 电压误差；
c) 频率误差；
d) 三相电压不平衡度 、、三相电流不平衡度 、、负序电压 、、电流；
e) 谐波（2～63次）。蕴含电压 、、电流的总谐波畸变率 、、各次谐波含有率 、、幅值 、、相位；各次谐波的有功 、、无功功率等；
3）高级监测指标
a) 间谐波；
b) 电压颠簸 、、闪变；
c) 电压骤升 、、骤降 、、短时中断；
4）显示职能
装置面板上带有大屏幕LCD显示器，，，以图形方式显示重要电能质量监测指标的实时数据。
5）设置职能
可对装置硬件时钟进行设置，，，对监测参数进行设置 、、批改和查看，，，并设有密码；ぁ
6）纪录存储职能
可对根基监测指标和高级监测指标实时保留，，，统计功夫距离可设置，，，3Min数据（保留最大值 、、最小值 、、均匀值 、、95％概率大值中的一项）在装置上最长保留功夫为 1年以上，，，之后按”先进先出”准则更新。
7）统计职能
装置拥有对重要监测指标的在线统计职能，，，可统计一个功夫段内监测指标的最大值 、、最小值 、、均匀值 、、95％概率大值等。
8）通讯职能
装置提供多种通讯接口方式，，，实现监测数据的实时传输或按时提取存储纪录，，，可通过工业以太网接口与远处电能质量治理中心通讯，，，也可通过RS232C/RS485接口与远处通讯。
9）暂态事务触发录波职能
可凭据客户要求设定事务触发限值，，，纪录事务触发前 、、后实时数据并保留，，，并保留有事务日志以供查问。
3 、、 电能质量分析软件职能特点
电能质量分析治理软件是一款专业的电能质量数据 、、报表图形分析处置的专业软件，，，该软件结合我国电能质量有关尺度和国际IEC有关尺度设计，，，软件选取C++环境开发，，，可能满足绝大无数电网电能质量监测治理的需要，，，电能质量分析治理软件均有客户端(C/S版)和浏览器(B/S版)两种，，，凭据客户要求进行配置。
软件拥有如下特点：
1）选取面向对象的编程步骤，，，对职能进行模浚？榛杓，，，使用怪异的内存数据库治理机制，，，从而实现急剧实时响应。
2）齐全选取链表 、、矩阵 、、映射等先进数据结构界说，，，维持了舷优良的可扩大性。
3）过程间选取Socket 网络通讯方式，，，各过程既可在统一台推算平台上运行，，，也可在网络上的分歧推算平台上散布运行。
4）线程 、、过程间分层检测监督下级线程 、、过程运行状态，，，自动注销和重新启动失效的线程 、、过程，，，保障系统的安全靠得住。
5）美满的系统信息纪录职能。全面纪录客户机 、、服务器 、、通讯法式等重要法式的启动 、、运行 、、退出状态的均有信息提醒和事务，，，能援手运行人员在推算机系统产生异常情况下实时找到出问题的模浚？，，，同时能够作为网络运行安全 、、不变的参考信息。通过固定的汗青表格能够纪录一段功夫的统计数据和实时数据。（功夫段能够进行设置）
6）用户权限化治理，，，分歧的用户占有分歧的操作权限。
7）占有的C/S（客户机/服务器）和B/S（浏览器/服务器）两种系统模式：C/S 系统在逻辑大将职能分块，，，服务器系统（Server）实现所有与数据库有关的操作和客户机系统（Client）用于数据库批改 、、数据分析 、、图形显示 、、天生PQDIF 文件 、、天生报表等操作；B/S 系统依附服务器壮大的职能实现与数据库有关的操作和数据分析 、、天生PQDIF 文件 、、天生报表等职能，，，通过浏览器以WEB 浏览的方式接见服务器，，，实现图形显示 、、浏览打印报表等利用工作。
电能质量在线监测装置，，，是我公司在钻研总结国内外电能质量监测装置特点和实际经验基础上，，，严格依照国度颁布的有关技术尺度，，，自主设计开发的新一代嵌入式电能质量在线监测产品。
2 、、装置特点
2.1 装置硬件平台拥有如下重要特点：
1）选取TI 公司32 位DSP为主题，，，拥有壮大的数据处置能力和逻辑 、、节制能力，，，主题硬件处于国内先进水平；
2）选取国际先进的嵌入式实时操作系统作为软件平台，，，全数软件选取高级说话编程，，，保障了系统的高靠得住性和高移植性；
3）数据采集通道选取单通道单A/D 设计，，，通道独享一个16 位并行A/D，，，齐全同步采样，，，精度更高 、、速度更快；
4）大容量的存储空间，，，满足电能质量监测装置对数据存储的要求，，，实时数据掉电不迷失；
5）选取锁相环技术，，，预防了在电力系统频率变动时对监测指标的影响，，，预防了频率”泄漏”；
6）选取了四层印刷电路板（PCB）和SMT 工艺 、、继电；ぷ爸贸Ｓ玫”背插式”结构；
2.2 装置职能
装置除拥有通例的电能质量稳态指标的监测外，，，还对电能质量的暂态扰动，，，重要是电压的骤升 、、骤降进行监测和纪录，，，拥有较强的实用性。装置重要拥有以下职能：
1）根基丈量量
电网频率；电压 、、电流有效值；总的有功 、、无功功率 、、功率因数；
2）根基监测指标
a) 三相基波电压 、、电流有效值，，，基波功率 、、功率因数 、、相位等；
b) 电压误差；
c) 频率误差；
d) 三相电压不平衡度 、、三相电流不平衡度 、、负序电压 、、电流；
e) 谐波（2～63次）。蕴含电压 、、电流的总谐波畸变率 、、各次谐波含有率 、、幅值 、、相位；各次谐波的有功 、、无功功率等；
3）高级监测指标
a) 间谐波；
b) 电压颠簸 、、闪变；
c) 电压骤升 、、骤降 、、短时中断；
4）显示职能
装置面板上带有大屏幕LCD显示器，，，以图形方式显示重要电能质量监测指标的实时数据。
5）设置职能
可对装置硬件时钟进行设置，，，对监测参数进行设置 、、批改和查看，，，并设有密码；ぁ
6）纪录存储职能
可对根基监测指标和高级监测指标实时保留，，，统计功夫距离可设置，，，3Min数据（保留最大值 、、最小值 、、均匀值 、、95％概率大值中的一项）在装置上最长保留功夫为 1年以上，，，之后按”先进先出”准则更新。
7）统计职能
装置拥有对重要监测指标的在线统计职能，，，可统计一个功夫段内监测指标的最大值 、、最小值 、、均匀值 、、95％概率大值等。
8）通讯职能
装置提供多种通讯接口方式，，，实现监测数据的实时传输或按时提取存储纪录，，，可通过工业以太网接口与远处电能质量治理中心通讯，，，也可通过RS232C/RS485接口与远处通讯。
9）暂态事务触发录波职能
可凭据客户要求设定事务触发限值，，，纪录事务触发前 、、后实时数据并保留，，，并保留有事务日志以供查问。
3 、、 电能质量分析软件职能特点
电能质量分析治理软件是一款专业的电能质量数据 、、报表图形分析处置的专业软件，，，该软件结合我国电能质量有关尺度和国际IEC有关尺度设计，，，软件选取C++环境开发，，，可能满足绝大无数电网电能质量监测治理的需要，，，电能质量分析治理软件均有客户端(C/S版)和浏览器(B/S版)两种，，，凭据客户要求进行配置。
软件拥有如下特点：
1）选取面向对象的编程步骤，，，对职能进行模浚？榛杓，，，使用怪异的内存数据库治理机制，，，从而实现急剧实时响应。
2）齐全选取链表 、、矩阵 、、映射等先进数据结构界说，，，维持了舷优良的可扩大性。
3）过程间选取Socket 网络通讯方式，，，各过程既可在统一台推算平台上运行，，，也可在网络上的分歧推算平台上散布运行。
4）线程 、、过程间分层检测监督下级线程 、、过程运行状态，，，自动注销和重新启动失效的线程 、、过程，，，保障系统的安全靠得住。
5）美满的系统信息纪录职能。全面纪录客户机 、、服务器 、、通讯法式等重要法式的启动 、、运行 、、退出状态的均有信息提醒和事务，，，能援手运行人员在推算机系统产生异常情况下实时找到出问题的模浚？，，，同时能够作为网络运行安全 、、不变的参考信息。通过固定的汗青表格能够纪录一段功夫的统计数据和实时数据。（功夫段能够进行设置）
6）用户权限化治理，，，分歧的用户占有分歧的操作权限。
7）占有的C/S（客户机/服务器）和B/S（浏览器/服务器）两种系统模式：C/S 系统在逻辑大将职能分块，，，服务器系统（Server）实现所有与数据库有关的操作和客户机系统（Client）用于数据库批改 、、数据分析 、、图形显示 、、天生PQDIF 文件 、、天生报表等操作；B/S 系统依附服务器壮大的职能实现与数据库有关的操作和数据分析 、、天生PQDIF 文件 、、天生报表等职能，，，通过浏览器以WEB 浏览的方式接见服务器，，，实现图形显示 、、浏览打印报表等利用工作。

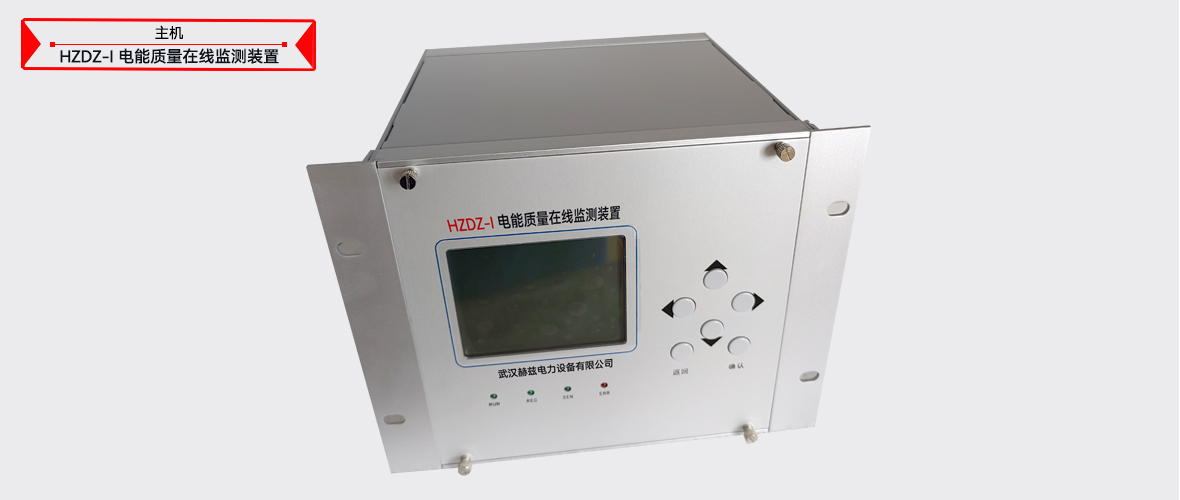

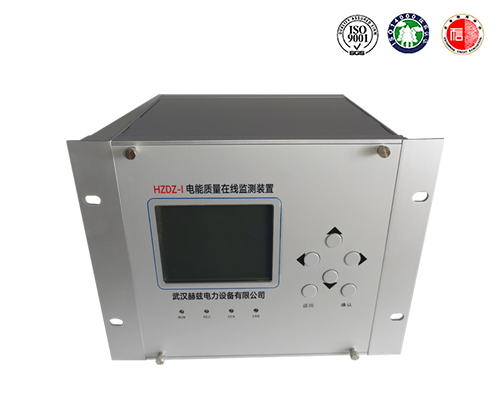

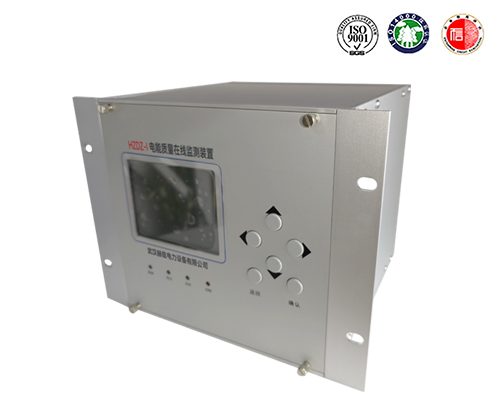

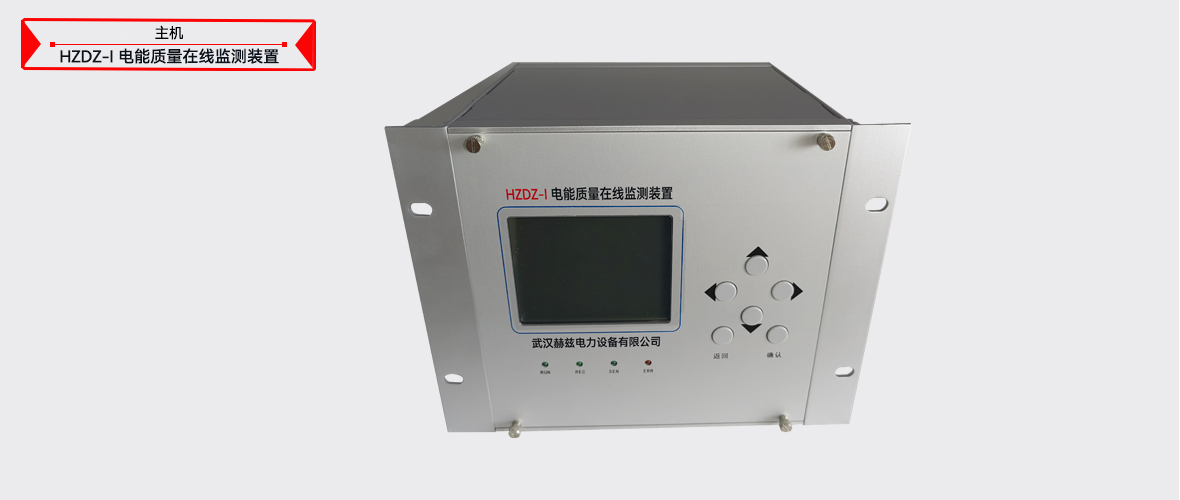

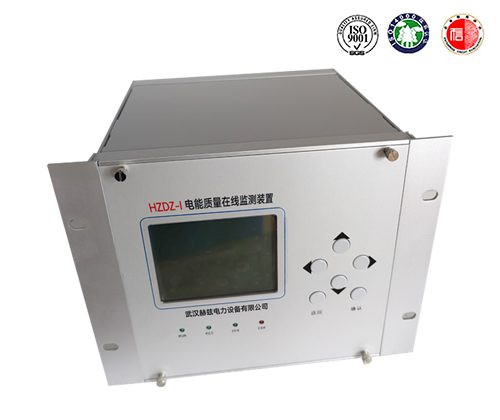

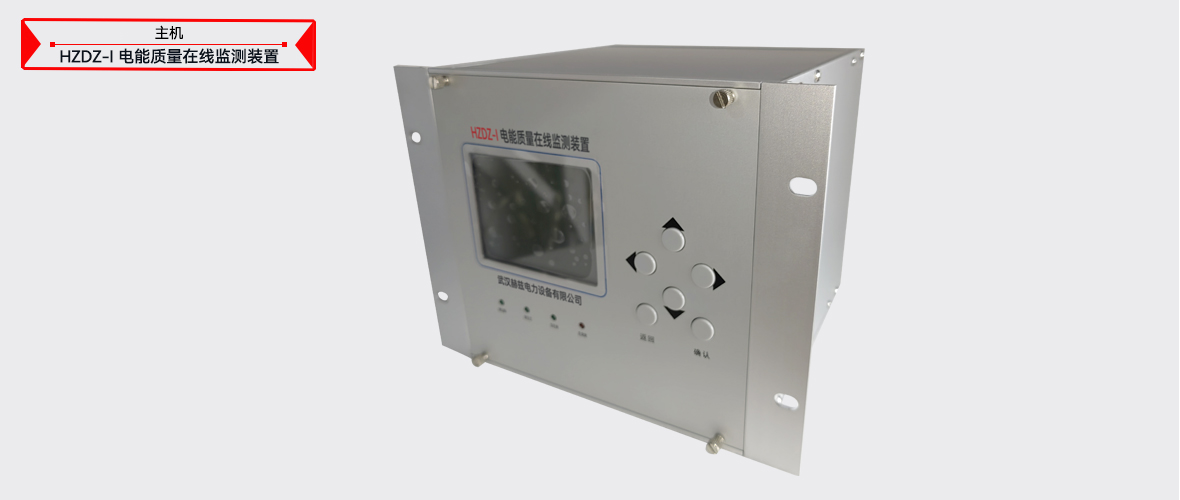

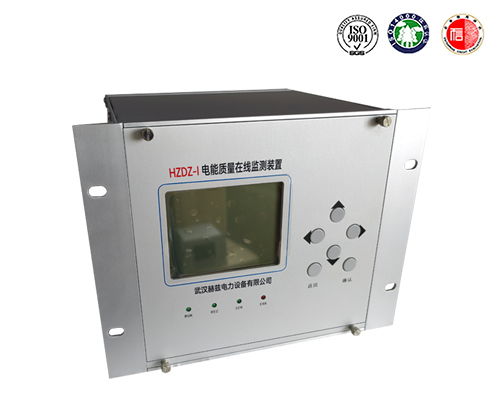

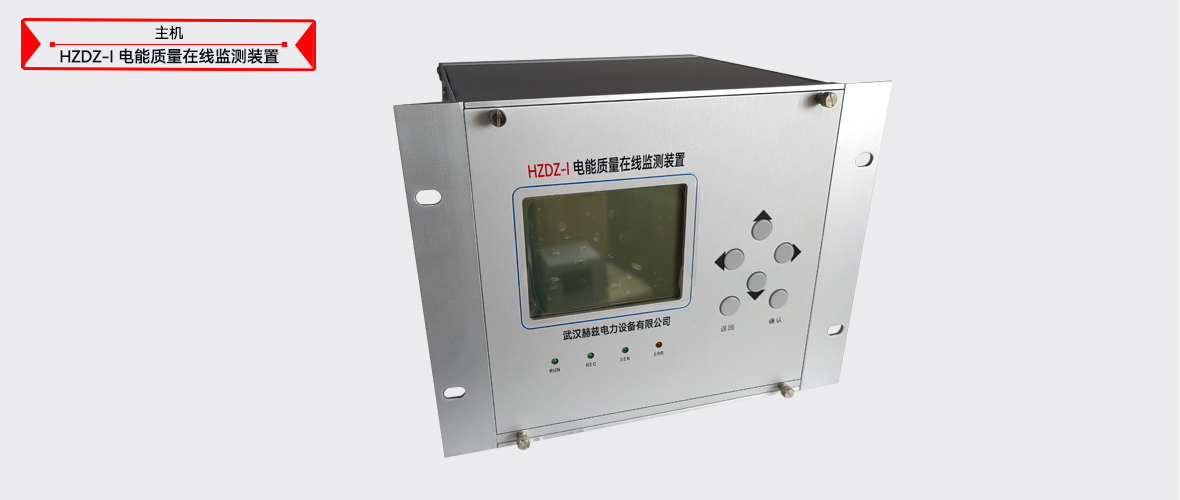

电能质量在线监测装置图片 ----Picture display
电能质量在线监测装置附件配件 --------Accessories
本产品HZDZ-I电能质量在线监测装置表具体清单请以注明书或代销合同为准
注 ; LV国际官网产品外观以现实产品为准，，，技术参数和型号如有改观，，，恕不另行通知图片电能质量在线监测装置附件...
