全自动介质损耗和体积电阻率丈量系统简介 ----Product introduction
HZJYY-JT绝缘油介质损耗及电阻率测试仪凭据GB/T5654-2007《液体绝缘资料相对电容率、、、介质损耗因数和直流电阻率的丈量》设计制作。用于绝缘油等液体绝缘介质的介质损耗因数和直流电阻率的丈量。一体化结构。内部集成了介损油杯、、、温控仪、、、温度传感器、、、介损测试电桥、、、互换试验电源、、、尺度电容器、、、高阻计、、、直流高压源等重要部件。仪器内部选取全数字技术，全数智能自动化丈量，建设了大屏幕（240×128）液晶显示器，全中文菜单，每一步骤都有中文提醒，测试了局能够自动存储并打印输出，操作人员不需专业培训就能纯熟使用。
全自动介质损耗和体积电阻率丈量系统参数 ----Technical parameter
电源电压：：：AC 220V±10%
电源频率：：：50Hz/60Hz±1%
丈量领域：：：电容量5pF～200pF
相对电容率1.000～30.000
介质损耗因数0.00001～100
直流电阻率2.5 MΩm～20 TΩm
丈量精度：：：电容量±1%读数+0.5pF
相对电容率：：：±1%读数
介质损耗因数±(1%读数+0.0001)
直流电阻率±10%读数
分辨率：：：电容量0.01pF
相对电容率0.001
介质损耗因数0.00001
测温领域：：：0～125℃
温度丈量误差：：：±0.5℃
互换试验电压：：：500～2200V陆续可调，频率50Hz
直流试验电压：：：0～500V陆续可调
功耗：：：100W
外型尺寸：：：500×360×420
总重量：：：22Kg
使用环境温度：：：0℃～40℃相对湿度：：：<75%
全自动介质损耗和体积电阻率丈量系统职能 ----Product features
。1）油杯选取切合国标GB/T5654-2007的三电极式结构，极间间距2mm，可解除杂散电容及泻漏对介损测试了局的影响。
。2）仪器选取中频感应加热，PID控温算法。该加热方式具备油杯与加热体非接触、、、加热均匀、、、速度快、、、节制方便等利益，使温度严格节制在预设温度误差领域以内。
。3）内部尺度电容器为SF6充气三电极式电容，该电容的介损及电容量不受环境温度、、、湿度等影响，使仪器精度在长功夫使用后依然得到保障。
。4）互换试验电源选取AC-DC-AC转换方式，有效预防市电电压及频率颠簸对介损测试正确性影响，即就是发电机发电，该仪器也能正确运行。
。5）美满的；ぶ澳。当有过压、、、过流、、、高压短路时，仪器能迅速堵截高压，并发出忠告信息。当温度传感器失效或没有衔接时，发出忠告信息。
在中频感应加热炉内设有限温继电器，当温度超过120度时，继电器开释，加热终场。
。6）试验参数设置方便。温度设置领域0～125℃，互换电压设置领域
500～2200V，直流电压设置领域0～500V。
。7）选取大屏幕LCD显示器，拥有背光、、、显示清澈。人机界面敦睦，只需依照汉字菜单提醒、、、输入号令，仪器即可自动进行测试。并自动存储和打印测试了局。
。8）自带实不断钟，测试日期、、、功夫可随测试了局保留、、、显示、、、打印。
。9）空电极杯校准职能。丈量空电极杯的电容量和介质损耗因数，以判断空电极杯的洗濯和装配情况。校准数据自动保留，以利于相对电容率和直流电阻率的精确推算。

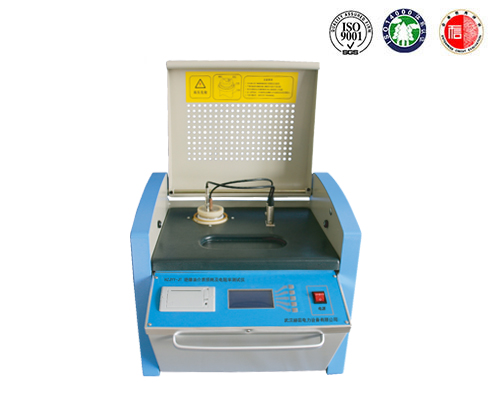

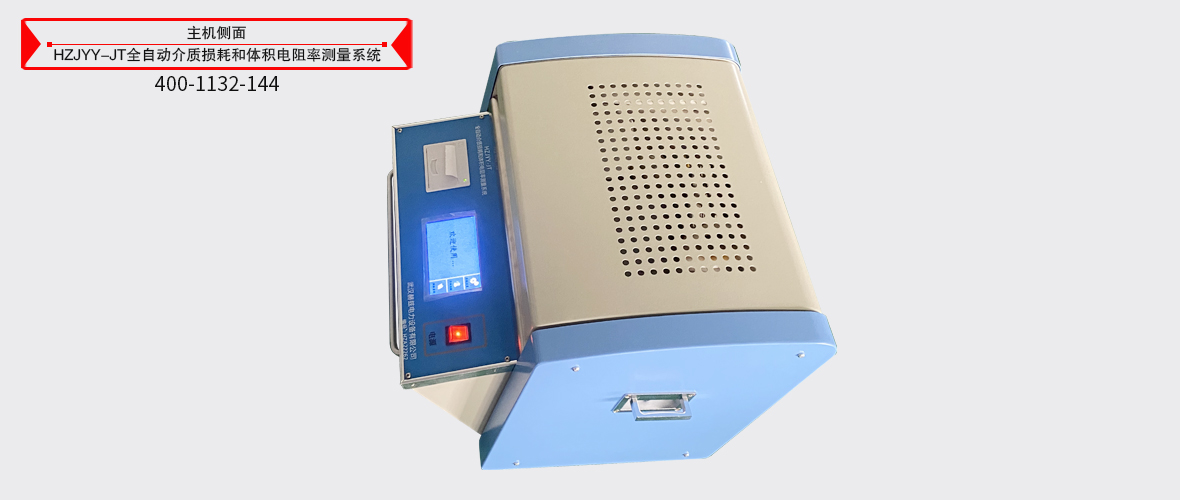

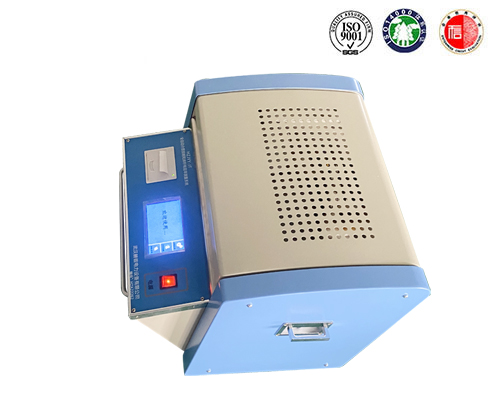

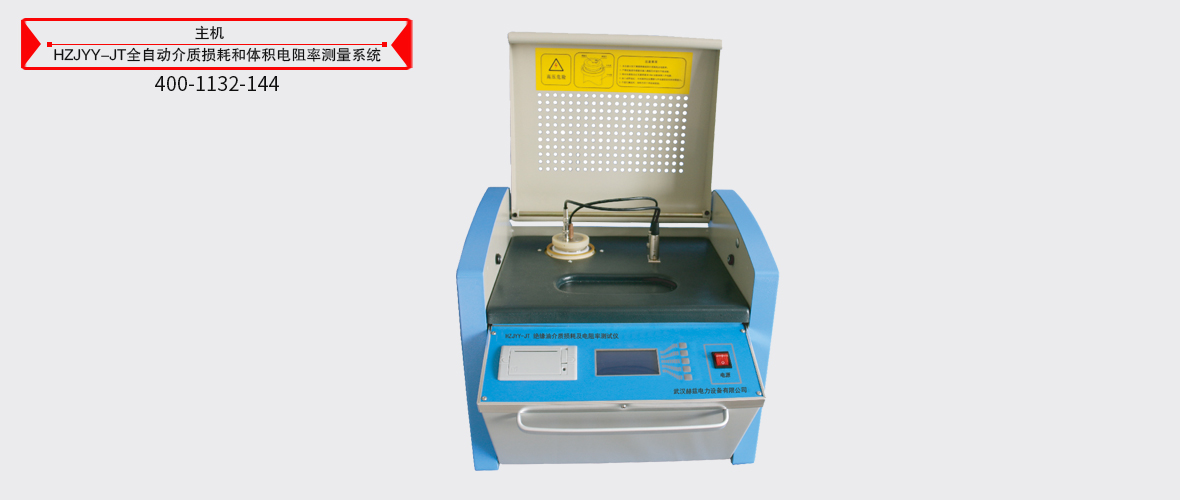

全自动介质损耗和体积电阻率丈量系统图片 ----Picture display
全自动介质损耗和体积电阻率丈量系统附件配件 --------Accessories
本产品HZJYY-JT全自动介质损耗和体积电阻率丈量系统表具体清单请以注明书或代销合同为准
注 ; LV国际官网产品外观以现实产品为准，技术参数和型号如有改观，恕不另行通知
