LV国际官网为您解说接地电阻测试仪现场测试步骤及使用当苦衷项，，，接地电阻测试仪是一种便携式的接地电阻丈量仪，，，建设有测试所必须的附件。仪表配有两个钳口，，，电压钳和电流钳。电压钳在被测回路中激励出一个感应电势E，，，并在被测回路产生电流I，，，仪表通过电流钳能够测得I值。通过对E、、、I的丈量，，，由欧姆定律：：R=E/I，，，即可求得R的值。

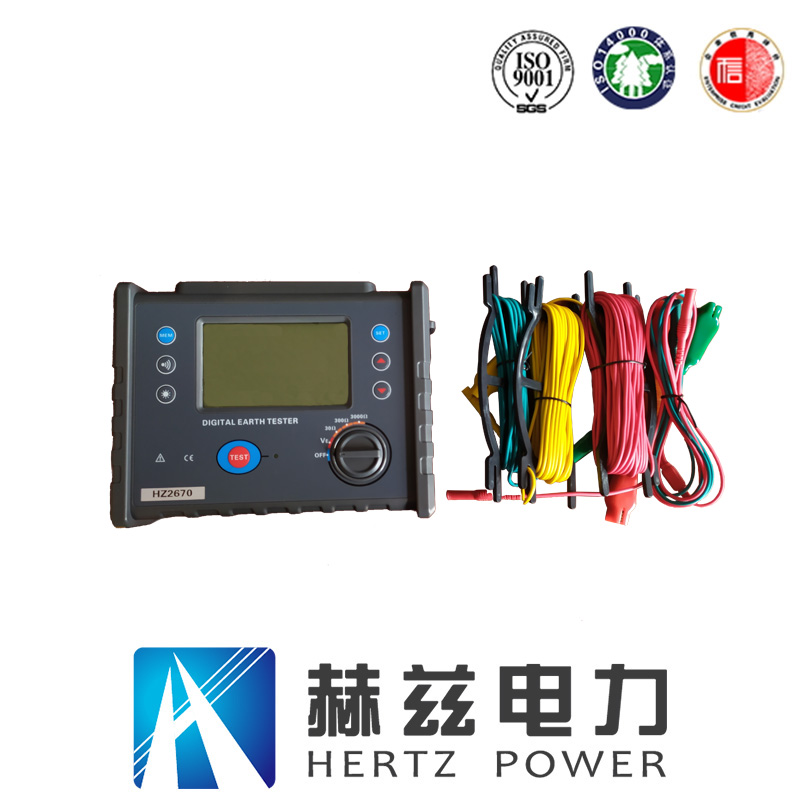

　　接地电阻测试仪

　　现场的接地电阻测试仪具体测试步骤如下：：

　　(1)在E-E两个接线柱丈量接地电阻时，，，用镀铬铜板短接，，，并接在随仪表配来的5m长纯铜导线上，，，导线的另一端接在待测的接地体测试点上。丈量屏蔽体电阻时，，，应放松镀铬铜板，，，一个E接线柱接接地体，，，另一个E接线柱接屏蔽。

　　(2)P柱接随仪表配来的20m纯铜导线，，，导线另一端接插针。

　　(3)C柱接随仪表配来的40m纯铜导线，，，导线的另一端接插针2。

　　接地电阻测试仪测试此刻的技术要求

　　(1)接地电阻测试仪应搁置在离测试点1～3m处，，，搁置应安稳，，，便于操作。

　　(2)每个接线头的接线柱都必须接触优良，，，衔接牢固。

　　(3)两个接地极插针应设置在离待测接地体左右别离为20m和40m的地位;若是用一向、、、线将两插针衔接，，，待测接地体应根基在这一向线上。

　　(4)不得用其他导线包办随仪表配置来的5m、、、20m、、、40m长的纯铜导线。

　　(5)若是以接地电阻测试仪为圆心，，，则两支插针与测试仪之间的夹角小不得小于120°，，，更不成同方向设置。

　　(6)两插针设置的土质必须坚实，，，不能设置在泥地、、、回填土、、、树根旁、、、草丛等地位。

　　(7)雨后陆续7个晴天后能力进行接地电阻的测试。

　　(8)待测接地体应先进行除锈等处置，，，以保障靠得住的电气衔接。

　　接地电阻测试仪的操作当苦衷项

　　(1)需在测试仪设置切合规范后，，，才起头接地电阻值的丈量。

　　(2)丈量前，，，接地电阻档位旋钮应旋在大档位即x10档位，，，调节接地电阻值旋钮应搁置在6～7Ω地位。

　　(3)缓慢动弹手柄，，，若检流表指针从中央的0平衡点迅速向右偏转，，，注明原量程档位选择过大，，，可将档位选择到x1档位，，，如偏转方向如前，，，可将档位选择转到x01档位。

　　(4)通过步骤(3)选择后，，，缓慢动弹手柄，，，检流表指针从0平衡点向右偏移，，，则注明接地电阻值仍偏大，，，在缓慢动弹手柄同时，，，接地电阻旋钮应缓慢顺时针动弹，，，当检流表指针归0时，，，逐步加快手柄转速，，，使手柄转速达到120转/分，，，此时接地电阻批示的电阻值乘以档位的倍数，，，就是丈量接地体的接地电阻值。若是检流表指针缓慢向左偏转，，，注明接地电阻旋钮所处在的阻值小于现实接地阻值，，，可缓慢逆时针旋转，，，调大仪表电阻批示值。

　　(5)若是缓慢动弹手柄时，，，检流表指针跳动不定，，，注明两支接地插针设置的地面土质不密实或有某个接头接触点接触不良，，，此时应重新查抄两插针设置的地面或各接头。

　　(6)用接地电阻丈量仪丈量静压桩的接地电阻时，，，检流表指针在0点处有细小的左右摆动是正常的。

　　(7)当检流表指针缓慢移到0平衡点时，，，能力加快仪表发电机的手柄，，，手柄额定转速为120转/分。严禁在检流表指针仍有较大偏转时加快手柄的旋转速度。

　　(8)丈量仪表使用后阻值档位要搁置在大地位即x10档位。整顿好三条随仪表配置来的测试导线，，，算帐两插针上的脏物，，，安全搁置。
