串联谐振试验装置若何选择

　　电力行业时时必要进行丈量高压电力电缆的串联谐振点工作，，，要使用串联谐振试验装置，，，但凭据电缆的分歧耐压等级，，，使用串联谐振试验设备也分歧，，，电力职工应该若何选择串联谐振试验装置呢

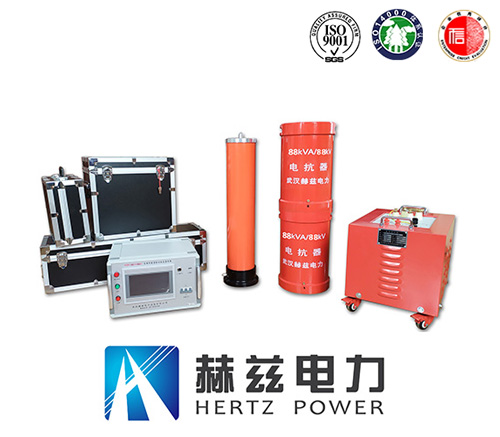

　　变频串联谐振试验装置

　　串联谐振试验装置重要由变频节制器，，，励磁变压器，，，高压电抗器，，，高压分压器组成。变频节制器被分为两类，，，20KW和以上为节制台，，，20KW以下是便携式箱;它由节制器和滤波器组成。变频节制器的重要作用是拥有380V或200V正弦互换电频率的固定振幅和频率为振幅和频率可调的正弦波。而对于整个设备提供电源。励磁变压器是输出电压升高到一个相宜的测试电压。高压电抗器L是谐振电路的重要组成部门，，，当电源频率等于1/(2π√LCX)，，，其与所述测试CX产生串联谐振。

　　若何进行选择一个相宜的串联谐振设备?

　　为了选择相宜的串联谐振设备，，，请提供以下技术参数

　　1、、变压器:电压等级(如10/35/110/220kv);最大容量;试验性质(中性或齐全绝缘)单相接地容量;

　　2、、电源电缆：：电压电平(例如，，，10/35/的110kV等);最长长度;横截面面积;

　　3、、发电机、、电动机：：电压等级(出口电压或称工作电压)试验电压(最高耐压值)单相对地电容量变动领域，，，如0.2-0.55uF;

　　4、、GIS：：电压等级(也称为工作电压);距离的数量;测试电压(最大耐压值);

　　5、、开关、、绝缘子、、PT、、CT、、绝缘工用具、、母线：：电压等级(或称工作电压);试验电压(最高耐压值);

　　6、、CVT测试：：电压等级(或工作电压，，，如35/110/220规格);测试电压(最大耐压)电容量领域(如0.005-0.02uF)。

　　串联谐振与其它试验装置的比力

　　串联谐振VS工频耐压

　　满足大容量被试品耐压机能试验，，，体积、、重量却比工频耐压小好多，，，易于进行搬运

　　串联谐振VS超低频

　　超低频部门重要钻研针对10kV/35kV这两种分歧规格的电缆，，，串谐可合用10/35/110/220kV等规格进行电缆、、主变、、发电机、、CVT、、开关等

　　串联谐振VS直高发

　　直流高压产生器被施加到“直流耐压”;串联谐振利用“互换耐压”
