10kV开闭所是电力系统中一个重要的组成部门，，它重要掌管对 10kV电压等级的电力进行分配和节制。10kV开闭所通常位于配电网的关键节点，，通过开关设备和；；ぷ爸，，实现对电力的开闭和切换，，以确保配电网的安全、、、不变和高效运行。10kV 开闭所通常会建设各类开关柜、、、断路器、、、互感器等设备，，这些设备能够对电力进行监测、、、节制和；；？？毓裼糜谙谓雍投峡制绲牡缌ο呗，，断路器则能够在产生故障时迅速堵截电流，，；；ど璞负拖呗返陌踩；；ジ衅髟蚰芄欢缘缌骱偷缪菇姓闪亢捅浠，，为；；ぷ爸煤图嗫叵低程峁┱返男藕。 所以说10kV开闭所的作用不仅仅是单一地开闭电力，，它还承担着优化配电网结构、、、提高供电靠得住性和矫捷性的重要工作。通过合理的布局和运行方式，，10kV开闭所能够有效地分配电力资源，，削减线路损耗，，提高电力质量。同时，，它还能够凭据负荷变动实时调整运行方式，，实现配电网的经济运行。下面小编就给各人分享10kV开闭所的电气设计。 ? 10kV开闭所的职能
10kV开闭所是变电所10kV母线的延长，，掌管接管大容量馈线并重新分配至用户，，削减变电所出线距离和走廊，，作为联系枢纽提供双电源：侠砩柚每杉忧颗涞缤谥，，提升运行调度矫捷性，，确保供电靠得住？？账呕鞫戎С稚璞讣煨抟幌虻，，故障时矫捷隔离，，缩小停电区域。 ? 10kV开闭所的；；づ渲眉爸匾璞

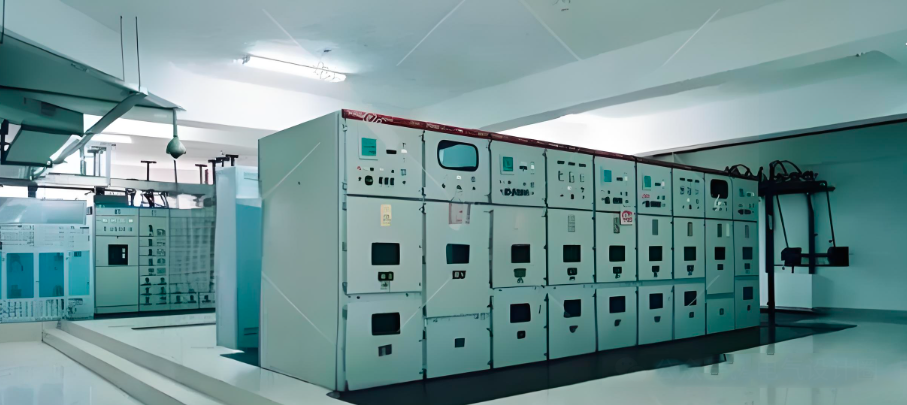

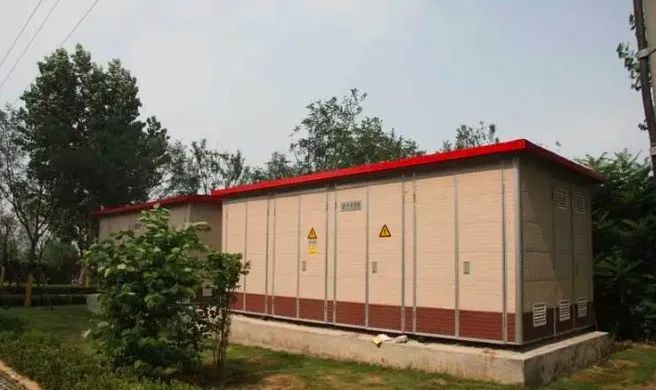

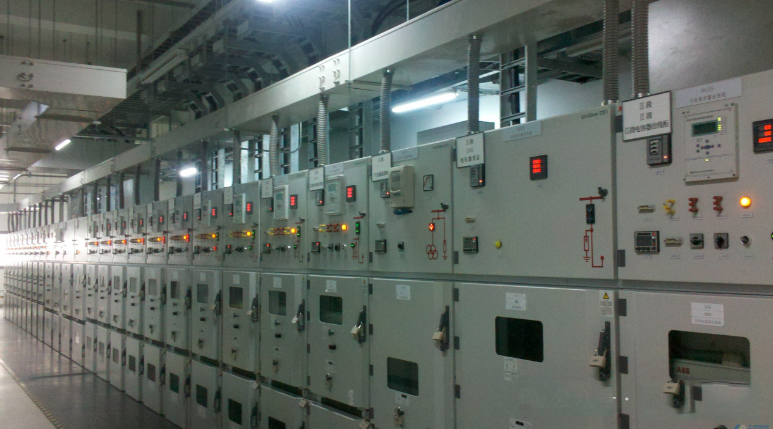

10kV 开闭所是由多种电气设备组成的电力设施，，其中蕴含 10kV 开关柜、、、母线、、、节制和；；ぷ爸玫。通常情况下，，10kV 开闭所选取户内安插方式，，但也存在一些开闭所选取户外箱式结构的情况。
在电源馈线方面，，通；；嵫∮么蠼孛娴牡缋孪呗。例如，，单根截面为 300mm²的电缆，，这种大截面电缆可能满足开闭所对电力传输的高要求，，确保供电的不变性和靠得住性。此外，，大截面电缆还拥有较低的电阻和电抗，，有助于削减电能损耗和电压降，，提高电力系统的效能。为了保险电力设备的安全运行，，10kV 开闭所还建设了先进的节制和；；ぷ爸。这些装置能够实时监测电力系统的运行状态，，一旦发现异常情况，，可能迅速采取措施进行；；，，预防故障的扩大和舒展。 （1）；；づ渲
10kV 环网开闭所的电源进线距离通常不会建设任何；；ぷ爸，，这重要是由于 10kV 环网开闭所通常位于市区，，供电半径通常在 5km 以内，，线路较短。若是一条 10kV 主干线路衔接了 2-4 座 10kV 环网开闭所，，就相当于在线路上装置了 4-8 台；；た。然而，，各台；；た刂淠岩栽谧魑Ψ蛏辖泄餐。
一旦线路产生短路故障，，故障点之前的；；た匾约氨涞缢某鱿弑；；た囟伎赡芴，，容易导致越级跳闸景象的出现，，从而无法实时隔离故障点。因而，，开闭所的进线距离宜选取负荷开关。当电源进线主干线产生短路故障时，，由上一级变电所的 10kV 出线断路器作为切除故障。对于终端型开闭所，，在负荷较小的情况下，，电源进线距离能够配置熔断器；；。
10kV 开闭所的出线距离通常配置熔断器，，作为出线柜的过负荷和过流；；。在配电环网中，，对于配电变压器容量小于 1600kV·A 的变压器馈线，，往往会选择负荷开关-熔断器组合电器。负荷开关用于实现负荷的分合操作，，而熔断器则对短路起到；；ぷ饔。若是配电变压器的容量大于或等于 1600kV·A，，宜选用断路器进行；；。
（2）环网开关柜
环网开关柜拥有结构紧凑、、、体积小、、、装置轻便等特点，，且可能凭据现实需要进行扩大，，不易受到外部环境的影响，，因而在当前 10kV 开闭所的设计中得到了宽泛的利用。

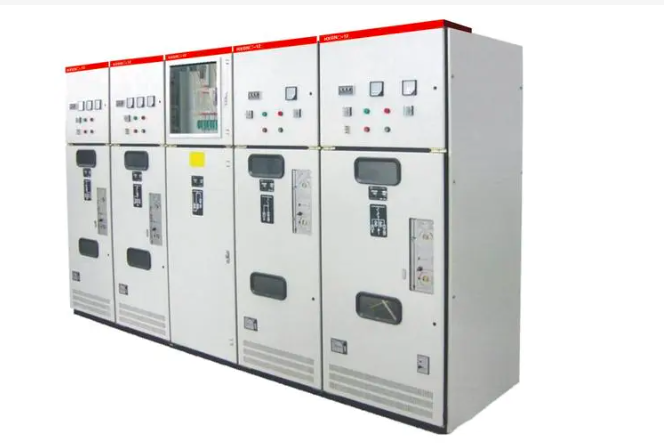

环网开关柜由母线、、、负荷开关单元、、、变压器；；さピ、、、电缆线路进线或出线单元、、、计量单元等部门组成，，可分为户内型和户外型两种。典型的环网开关柜是三回路单元，，由两条线路、、、负荷开关单元和变压器；；さピ槌；；也能够凭据现实必要由多个回路单元组成。 在线路和负荷开关单元中，，负荷开关通？？裳∮每掌、、、六氟化硫（SF6）、、、真空负荷开关等类型。其中，，空气式负荷开关的技术机能相对较低，，目前已根基不被选取。真空负荷开关是在真空断路器的基础上开发的，，拥有较高的技术机能和靠得住性，，且开关触头无需守护，，目前已被宽泛利用。SF6 负荷开关选取灭弧机能良好的 SF6 气体作为开关的灭弧介质，，其额定峰值耐受电流可达 50kA。SF6 负荷开关环网柜拥有结构紧凑、、、配置矫捷、、、装置方便、、、占地面积小等利益，，大大节俭了开闭所的用地和空间，，已成为目前10 kV开闭所的重要设备之一。
然而，，SF6 气体在电气设备中经过电晕、、、火花及电弧放电等作用，，会产生多种有毒气体和固体分化物，，这些物质对人体的呼吸系统会造成肯定的：。随着整个社会环保意识的不休加强，，SF6 设备在开闭所中的利用也可能会受到肯定的限度。

? 10kV开闭所的设置准则
配电网是向社会各界供电的重要网络，，其不变性和靠得住性直接关系到用户的用电履历和出产生涯。10kV 开闭所作为配电网的关键节点，，能够对配电网进行有效的节制和治理，，实现电力的矫捷调度和分配。通过合理设置 10kV 开闭所，，能够更好地保险重要用户的电力供给，，提高供电的靠得住性和不变性。
在大型住宅小区中，，居民对电力的需要较大，，尤其是在夏季和冬季等用电顶峰期。10kV 开闭所可以为小区提供不变的电力供给，，确保居民的日常生涯不受影响。同时，，对于高层构筑区来说，，电力负荷较大，，对供电的靠得住性要求较高。10kV 开闭所的设置能够满足高层构筑的用电需要，，保险电力设备的正常运行。
贸易中心区通常有大量的贸易设施和办公场所，，对电力的依赖性较强。10kV 开闭所可能为贸易中心区提供靠得住的电力支持，，确保贸易活动的顺利进行。而在工业园区，，企业的出产过程对电力供给的不变性和质量有很高的要求。10kV 开闭所的存在能够满足工业园区的用电需要，，保障企业的正常出产。
此外，，10kV 开闭所的设置还能够提高配电网的运行效能。
由于 10kV 开闭所内的中压设备对环境有较高的要求，，为了方便进行治理和守护工作，，10kV 开闭所应该设置在通道畅达、、、便于巡视检修以及电缆进出方便的地位。通常情况下，，10kV 开闭所合适设置在独立的构筑物中，，或者附设在构筑物一楼的裙房中，，而预防设置在大楼的地下室内。与室内的开闭所相比，，室外环网柜或电缆分接箱拥有一些显著的优势，，例如体积更小、、、占地面积更小、、、设置越发矫捷等。
它们通常可设置在绿地、、、绿化带等对行人影响较小的空位上，，或者路耳目行道侧。但在装置室外环网柜及电缆分接箱时，，应采取相应的防护措施，，以预防外力碰撞。同时，，要把稳预防装置在有侵蚀性物质的左近，，以免对设备造成侵害。 ? 10kV开闭所的电气主接线
（1）10kV 开闭所的电气主接线方式重要蕴含单母线接线、、、单母线分段接线以及双母线接线。对于没有重要负荷的开闭所，，通？Ｄ芄谎≡竦ツ赶呓酉，，配置两路电源进线。这两路进线能够衔接到分歧的变电所或者统一变电所的分歧母线，，同时能够设置 6 到 10 路的出线。这种接线方式拥有单一了然、、、投资较少、、、运行守护方便等利益。
然而，，对于为重要用户提供双电源且对供电靠得住性要求较高的开闭所，，应选取单母线分段接线。这种接线方式有两路进线，，每段母线各自衔接一路进线，，重要用户能够从两段母线别离接出馈线。当某一段母线产生故障或必要检修时，，另一段母线可能持续提供正常供电，，确保重要用户的电力供给不中断。
在负荷集中且存在重要用户负荷的情况下，，开闭所能够选取双母线接线。此时共有四路进线，，每段母线各有两路进线。这种接线方式供电靠得住性高，，并且调度矫捷，，可能适应 10kV 配电系统中各类运行方式下的调度和潮水变动需要。它能够更好地满足重要用户对电力的不变供给要求。
（2）10kV 开闭所凭据其在电网中的职能，，能够分为环网型和终端型；；吠涂账拿慷文赶咄ǔＳ 2 路电源进线距离，，其余则为出线距离。它的重要作用是进行功率互换和线路分段，，以便在城网中实现运行方式的调整。

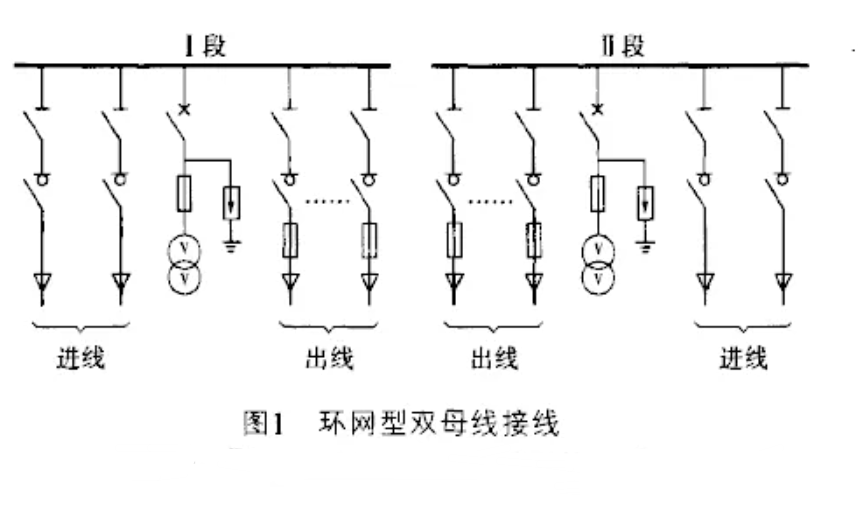

环网型开闭所时时选取“手拉手”的方式进行环网，，这使得开闭所的用户或分支线拥有较高的供电靠得住性；；吠涂账鼓芄唤徊椒治ツ赶呓酉吆退赶呓酉撸ㄈ缤 1 所示）两种类型。 其中，，单环运行的开闭所选取单母线接线方式，，而双环运行的开闭所则选取双母线接线方式。终端型开闭所每段母线通常只有一路电源进线距离，，其他为出线距离，，其重要职能是向周边用户及公用变压器提供电源。终端型开闭所又可分为单母线接线、、、双母线接线(见图2)和单母线分段接线三种。

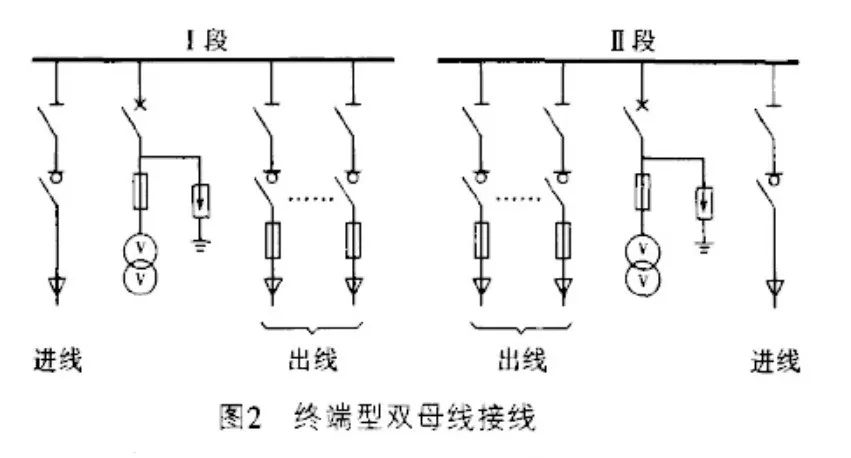

终端型开闭所的每段母线通常只有一个电源进线距离，，其余均为出线距离。它的重要职能是为周边用户和公用变压器提供电源。终端型开闭所也能够分为单母线接线、、、双母线接线（如图 2 所示）和单母线分段接线三种类型。 在现实利用中，，选择哪种类型的开闭所必要凭据具体的电网结构、、、负荷需要和供电靠得住性要求等成分进行综合思考。分歧类型的开闭所拥有分歧的特点和优势，，可能满足分歧场景下的电力供给需要。

? 10kV开闭所电气主接线设计需把稳的事项
（1）当 10kV 开闭所接入系统时，，必要思考其供电的配电线路是否可能接受接入开闭所后增长的负荷。对于终端型开闭所的供电配电线路，，在接入 10kV 开闭所后，，配电变压器的总容量通常应节制在 10000-15000kV·A 领域内。
而对于为环网型开闭所供电的配电线路，，由于正常运行时两条环网线路是相互独立的，，但在变乱或其他特殊情况下，，必要将部门或全数负荷转移到一条线路上供电。因而，，两条环网线路的负荷率应节制在 50%以下。同时，，环网内配置的开闭所数量不宜过多，，开闭所的设计容量也不宜过大，，配电变压器的总容量通常不超过 20000kV·A。 （2）10kV 开闭所的最终建设规模必要综合思考 10kV 配电网的规划、、、用户以及负荷增长情况、、、电网结构等多种成分。通常情况下，，10kV 开闭所的规模如下：每座 10kV 开闭所内部设置 1 到 2 段 10kV 母线。
每段 10kV 母线所衔接的配电变压器总容量不宜超过 5000kV-A。同时，，进出线回路也不宜多于 8 回；；对于总容量大于 5000kV·A 的大用户，，宜直接从 10kV 主干电缆接入该用户，，或选取 10kV 专线供电的方式。
（3）10kV 开闭所主接线应尽量简洁，，同时要满足靠得住性、、、矫捷性、、、经济性等多方面的要求。当开关或母线出现故障以及进行母线检修时，，可能轻松地停运开关、、、母线等设备，，而不会对 10kV 配电网的运行和对用户的供电产生影响。在扩建时，，能够便捷地从初期接线过渡到最终接线，，在不影响陆续供电或尽量缩短停电功夫的前提下，，投入新的距离。
