所以说10kV开闭所的作用不仅仅是单一地开闭电力，，，它还承担着优化配电网结构、、提高供电靠得住性和矫捷性的重要工作。。。通过合理的布局和运行方式，，，10kV开闭所能够有效地分配电力资源，，，削减线路损耗，，，提高电力质量。。。同时，，，它还能够凭据负荷变动实时调整运行方式，，，实现配电网的经济运行。。。下面小编就给各人分享10kV开闭所的电气设计。。。

? 10kV开闭所的职能

       10kV开闭所是变电所10kV母线的延长，，，掌管接管大容量馈线并重新分配至用户，，，削减变电所出线距离和走廊，，，作为联系枢纽提供双电源。。。合理设置可加强配电网节制，，，提升运行调度矫捷性，，，确保供电靠得住。。？账呕鞫戎С稚璞讣煨抟幌虻，，，故障时矫捷隔离，，，缩小停电区域。。。

? 10kV开闭所的珍视配置及重要设备

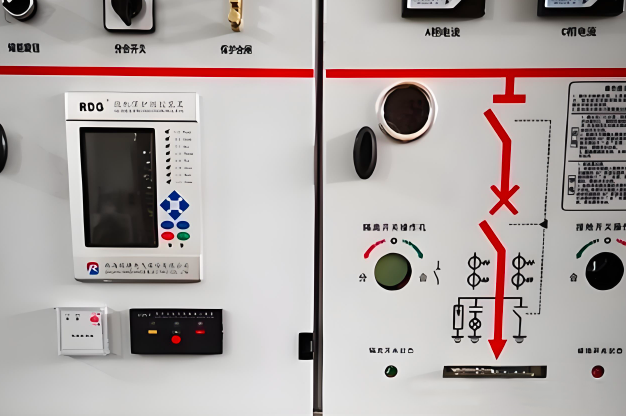

       10kV 开闭所是由多种电气设备组成的电力设施，，，其中蕴含 10kV 开关柜、、母线、、节制和珍视装置等。。。通常情况下，，，10kV 开闭所选取户内安插方式，，，但也存在一些开闭所选取户外箱式结构的情况。。。

       在电源馈线方面，，，通常会选用大截面的电缆线路。。。例如，，，单根截面为 300mm²的电缆，，，这种大截面电缆可能满足开闭所对电力传输的高要求，，，确保供电的不变性和靠得住性。。。此外，，，大截面电缆还拥有较低的电阻和电抗，，，有助于削减电能损耗和电压降，，，提高电力系统的效能。。。为了保险电力设备的安全运行，，，10kV 开闭所还建设了先进的节制和珍视装置。。。这些装置能够实时监测电力系统的运行状态，，，一旦发现异常情况，，，可能迅速采取措施进行珍视，，，预防故障的扩大和舒展。。。

（1）珍视配置

       10kV 环网开闭所的电源进线距离通常不会建设任何珍视装置，，，这重要是由于 10kV 环网开闭所通常位于市区，，，供电半径通常在 5km 以内，，，线路较短。。。若是一条 10kV 主干线路衔接了 2-4 座 10kV 环网开闭所，，，就相当于在线路上装置了 4-8 台珍视开关。。。然而，，，各台珍视开关之间难以在作为功夫上进行共同。。。

       一旦线路产生短路故障，，，故障点之前的珍视开关以及变电所的出线珍视开关都可能跳闸，，，容易导致越级跳闸景象的出现，，，从而无法实时隔离故障点。。。因而，，，开闭所的进线距离宜选取负荷开关。。。当电源进线主干线产生短路故障时，，，由上一级变电所的 10kV 出线断路器作为切除故障。。。对于终端型开闭所，，，在负荷较小的情况下，，，电源进线距离能够配置熔断器珍视。。。

       10kV 开闭所的出线距离通常配置熔断器，，，作为出线柜的过负荷和过流珍视。。。在配电环网中，，，对于配电变压器容量小于 1600kV·A 的变压器馈线，，，往往会选择负荷开关-熔断器组合电器。。。负荷开关用于实现负荷的分合操作，，，而熔断器则对短路起到珍视作用。。。若是配电变压器的容量大于或等于 1600kV·A，，，宜选用断路器进行珍视。。。

（2）环网开关柜

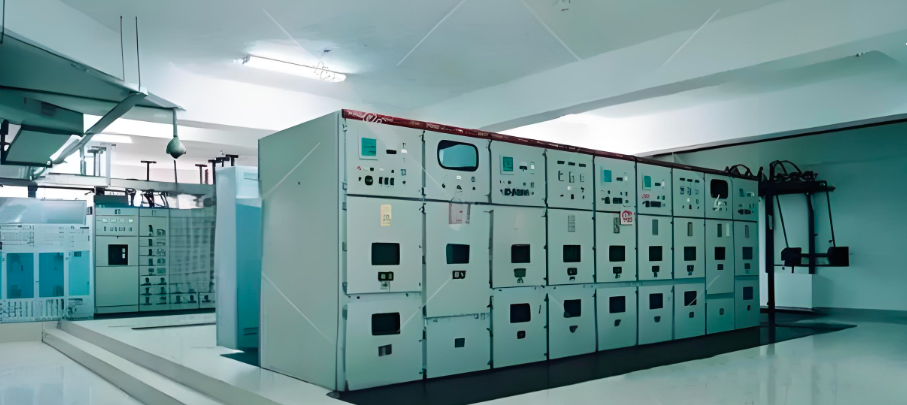

       环网开关柜拥有结构紧凑、、体积小、、装置轻便等特点，，，且可能凭据现实需要进行扩大，，，不易受到外部环境的影响，，，因而在当前 10kV 开闭所的设计中得到了宽泛的利用。。。

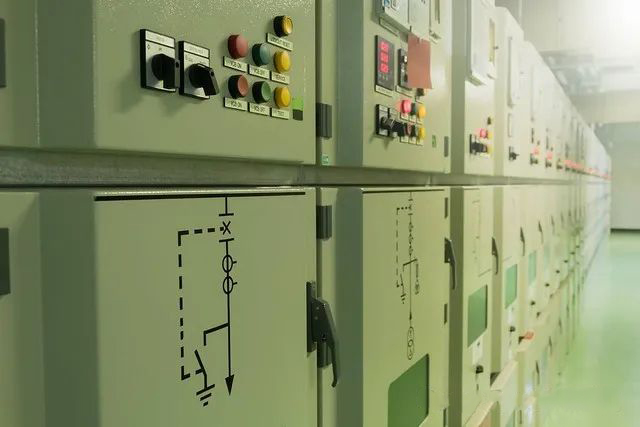

       环网开关柜由母线、、负荷开关单元、、变压器珍视单元、、电缆线路进线或出线单元、、计量单元等部门组成，，，可分为户内型和户外型两种。。。典型的环网开关柜是三回路单元，，，由两条线路、、负荷开关单元和变压器珍视单元组成；也能够凭据现实必要由多个回路单元组成。。。

       在线路和负荷开关单元中，，，负荷开关通？裳∮每掌、、六氟化硫（SF6）、、真空负荷开关等类型。。。其中，，，空气式负荷开关的技术机能相对较低，，，目前已根基不被选取。。。真空负荷开关是在真空断路器的基础上开发的，，，拥有较高的技术机能和靠得住性，，，且开关触头无需守护，，，目前已被宽泛利用。。。SF6 负荷开关选取灭弧机能良好的 SF6 气体作为开关的灭弧介质，，，其额定峰值耐受电流可达 50kA。。。SF6 负荷开关环网柜拥有结构紧凑、、配置矫捷、、装置方便、、占地面积小等利益，，，大大节俭了开闭所的用地和空间，，，已成为目前10 kV开闭所的重要设备之一。。。

       然而，，，SF6 气体在电气设备中经过电晕、、火花及电弧放电等作用，，，会产生多种有毒气体和固体分化物，，，这些物质对人体的呼吸系统会造成肯定的风险。。。随着整个社会环保意识的不休加强，，，SF6 设备在开闭所中的利用也可能会受到肯定的限度。。。

? 10kV开闭所的设置准则

       配电网是向社会各界供电的重要网络，，，其不变性和靠得住性直接关系到用户的用电履历和出产生涯。。。10kV 开闭所作为配电网的关键节点，，，能够对配电网进行有效的节制和治理，，，实现电力的矫捷调度和分配。。。通过合理设置 10kV 开闭所，，，能够更好地保险重要用户的电力供给，，，提高供电的靠得住性和不变性。。。

       在大型住宅小区中，，，居民对电力的需要较大，，，尤其是在夏季和冬季等用电顶峰期。。。10kV 开闭所可以为小区提供不变的电力供给，，，确保居民的日常生涯不受影响。。。同时，，，对于高层构筑区来说，，，电力负荷较大，，，对供电的靠得住性要求较高。。。10kV 开闭所的设置能够满足高层构筑的用电需要，，，保险电力设备的正常运行。。。

       贸易中心区通常有大量的贸易设施和办公场所，，，对电力的依赖性较强。。。10kV 开闭所可能为贸易中心区提供靠得住的电力支持，，，确保贸易活动的顺利进行。。。而在工业园区，，，企业的出产过程对电力供给的不变性和质量有很高的要求。。。10kV 开闭所的存在能够满足工业园区的用电需要，，，保障企业的正常出产。。。

       此外，，，10kV 开闭所的设置还能够提高配电网的运行效能。。。

       由于 10kV 开闭所内的中压设备对环境有较高的要求，，，为了方便进行治理和守护工作，，，10kV 开闭所应该设置在通道畅达、、便于巡视检修以及电缆进出方便的地位。。。通常情况下，，，10kV 开闭所合适设置在独立的构筑物中，，，或者附设在构筑物一楼的裙房中，，，而预防设置在大楼的地下室内。。。与室内的开闭所相比，，，室外环网柜或电缆分接箱拥有一些显著的优势，，，例如体积更小、、占地面积更小、、设置越发矫捷等。。。

       它们通常可设置在绿地、、绿化带等对行人影响较小的空位上，，，或者路耳目行道侧。。。但在装置室外环网柜及电缆分接箱时，，，应采取相应的防护措施，，，以预防外力碰撞。。。同时，，，要把稳预防装置在有侵蚀性物质的左近，，，以免对设备造成侵害。。。

? 10kV开闭所的电气主接线

（1）10kV 开闭所的电气主接线方式重要蕴含单母线接线、、单母线分段接线以及双母线接线。。。对于没有重要负荷的开闭所，，，通Ｄ芄谎≡竦ツ赶呓酉，，，配置两路电源进线。。。这两路进线能够衔接到分歧的变电所或者统一变电所的分歧母线，，，同时能够设置 6 到 10 路的出线。。。这种接线方式拥有单一了然、、投资较少、、运行守护方便等利益。。。

       然而，，，对于为重要用户提供双电源且对供电靠得住性要求较高的开闭所，，，应选取单母线分段接线。。。这种接线方式有两路进线，，，每段母线各自衔接一路进线，，，重要用户能够从两段母线别离接出馈线。。。当某一段母线产生故障或必要检修时，，，另一段母线可能持续提供正常供电，，，确保重要用户的电力供给不中断。。。

       在负荷集中且存在重要用户负荷的情况下，，，开闭所能够选取双母线接线。。。此时共有四路进线，，，每段母线各有两路进线。。。这种接线方式供电靠得住性高，，，并且调度矫捷，，，可能适应 10kV 配电系统中各类运行方式下的调度和潮水变动需要。。。它能够更好地满足重要用户对电力的不变供给要求。。。

（2）10kV 开闭所凭据其在电网中的职能，，，能够分为环网型和终端型。。。环网型开闭所的每段母线通常有 2 路电源进线距离，，，其余则为出线距离。。。它的重要作用是进行功率互换和线路分段，，，以便在城网中实现运行方式的调整。。。

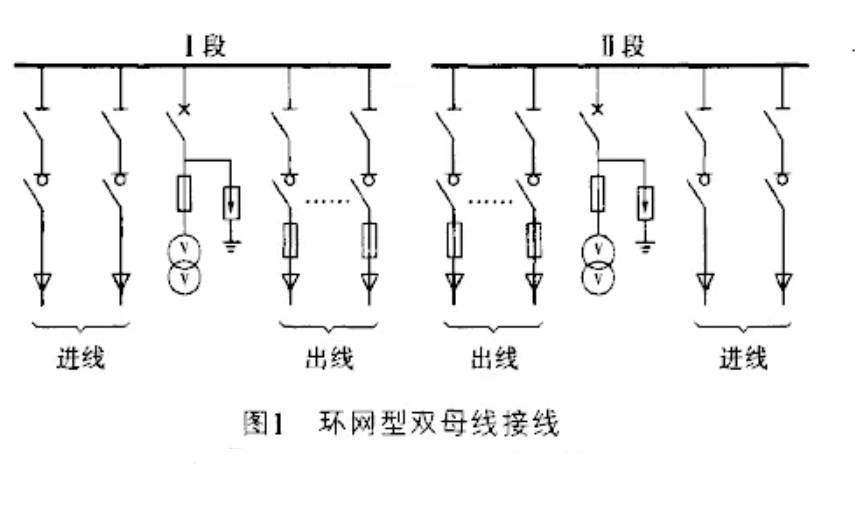

       环网型开闭所时时选取“手拉手”的方式进行环网，，，这使得开闭所的用户或分支线拥有较高的供电靠得住性。。。环网型开闭所还能够进一步分为单母线接线和双母线接线（如图 1 所示）两种类型。。。

       其中，，，单环运行的开闭所选取单母线接线方式，，，而双环运行的开闭所则选取双母线接线方式。。。终端型开闭所每段母线通常只有一路电源进线距离，，，其他为出线距离，，，其重要职能是向周边用户及公用变压器提供电源。。。终端型开闭所又可分为单母线接线、、双母线接线(见图2)和单母线分段接线三种。。。

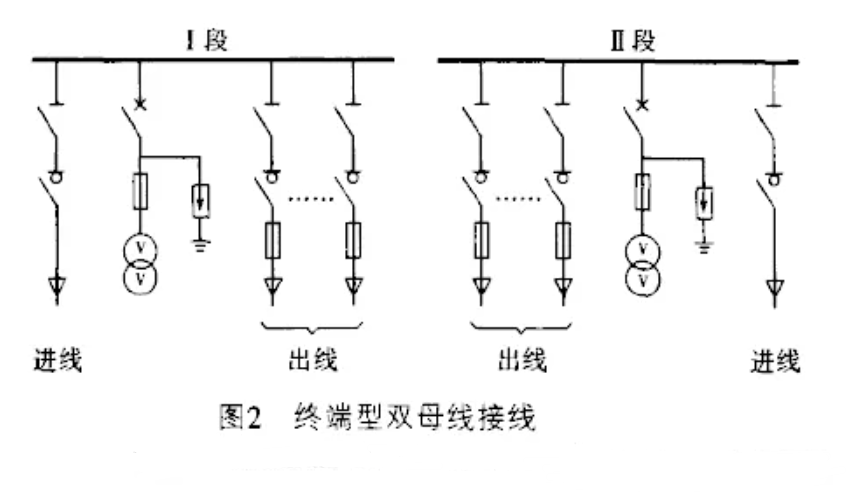

       终端型开闭所的每段母线通常只有一个电源进线距离，，，其余均为出线距离。。。它的重要职能是为周边用户和公用变压器提供电源。。。终端型开闭所也能够分为单母线接线、、双母线接线（如图 2 所示）和单母线分段接线三种类型。。。

       在现实利用中，，，选择哪种类型的开闭所必要凭据具体的电网结构、、负荷需要和供电靠得住性要求等成分进行综合思考。。。分歧类型的开闭所拥有分歧的特点和优势，，，可能满足分歧场景下的电力供给需要。。。

? 10kV开闭所电气主接线设计需把稳的事项

（1）当 10kV 开闭所接入系统时，，，必要思考其供电的配电线路是否可能接受接入开闭所后增长的负荷。。。对于终端型开闭所的供电配电线路，，，在接入 10kV 开闭所后，，，配电变压器的总容量通常应节制在 10000-15000kV·A 领域内。。。

???????       而对于为环网型开闭所供电的配电线路，，，由于正常运行时两条环网线路是相互独立的，，，但在变乱或其他特殊情况下，，，必要将部门或全数负荷转移到一条线路上供电。。。因而，，，两条环网线路的负荷率应节制在 50%以下。。。同时，，，环网内配置的开闭所数量不宜过多，，，开闭所的设计容量也不宜过大，，，配电变压器的总容量通常不超过 20000kV·A。。。

（2）10kV 开闭所的最终建设规模必要综合思考 10kV 配电网的规划、、用户以及负荷增长情况、、电网结构等多种成分。。。通常情况下，，，10kV 开闭所的规模如下：每座 10kV 开闭所内部设置 1 到 2 段 10kV 母线。。。

       每段 10kV 母线所衔接的配电变压器总容量不宜超过 5000kV-A。。。同时，，，进出线回路也不宜多于 8 回；对于总容量大于 5000kV·A 的大用户，，，宜直接从 10kV 主干电缆接入该用户，，，或选取 10kV 专线供电的方式。。。

（3）10kV 开闭所主接线应尽量简洁，，，同时要满足靠得住性、、矫捷性、、经济性等多方面的要求。。。当开关或母线出现故障以及进行母线检修时，，，可能轻松地停运开关、、母线等设备，，，而不会对 10kV 配电网的运行和对用户的供电产生影响。。。在扩建时，，，能够便捷地从初期接线过渡到最终接线，，，在不影响陆续供电或尽量缩短停电功夫的前提下，，，投入新的距离。。。
